近年來，環形導軌線逐漸被認識并廣泛應用于制造業，促進了整個行業的轉型和更新，環形導軌線的作用是將多個工位集成在循環流水線或裝配線上，相比皮帶線，具有更小的運動間隙，高剛性，高速度，以及高定位精度。環形導軌是新型的智能設備，其系統技術已經成熟，并且有許多成功的應用案例可以滿足各種制造企業的需求，那么環形導軌線是如何實現轉彎的呢？下面東莞華創力小編來給大家介紹。

　　環形導軌線是如何實現轉彎的：

　　1、滑動座的四個滾輪在弧形導軌兩側的精密V型面上滾動環形導軌。每側兩滾輪中心的運動軌跡為同一圓弧，圓弧形導軌為同一圓心的；兩邊的兩條弧形軌跡是同心的。

　　2、滑動座的四個滾子在直線導軌的精密V型面上滾動環形導軌。每側兩滾輪中心的運動軌跡為同一直線；兩側的兩條運動軌跡平行。之間的距離是恒定的。

　　3、在確定四個滾輪的相對位置時，相當于兩條平行直線運動軌跡和兩條同心圓弧運動軌跡相交環形導軌。直線之間的距離等于兩個同心圓弧之間的距離，這樣四個交點就是滾子中心的位置。

　　4、當滾輪這樣排列時，滾輪和導軌在直線導軌和弧形導軌上緊密配合，沒有間隙，這樣分別保證了滑臺與直線導軌/圓弧導軌的緊密配合。

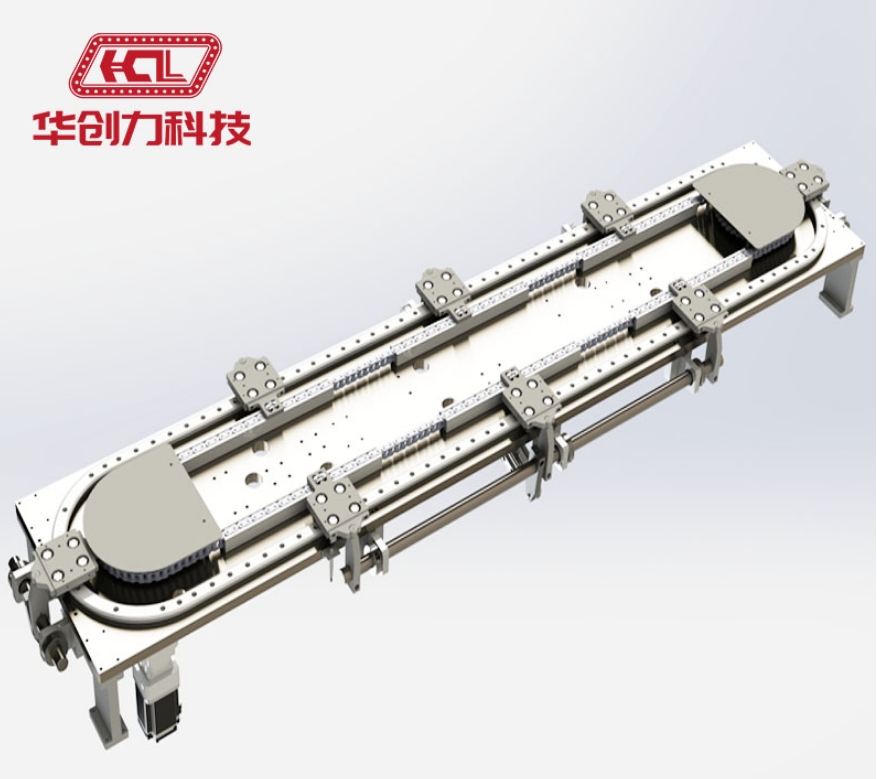

　　以上內容就是對環形導軌線是如何實現轉彎的介紹了，環形導軌線是由環形滑道、環形節段、軸承和各種輔助的組件所組成，根據應用場合的不同有多種型號的環形滑道類型可供選擇，其中精度、速度、負載等技術要求都可根據客戶需要來實現，如今環形導軌線在食品、包裝、自動打標、噴涂、電子、旋轉檢測、醫療應用、物流分檢、門窗建材等行業都有應用。
